Le mouvement du liquide est l'une des principales charges affectant la stabilité d'une semi-remorque-citerne à pétrole en acier au carbone. Lorsqu'une citerne partiellement remplie freine, tourne, accélère ou passe sur une surface irrégulière, la masse de carburant continue de se déplacer après que la remorque a changé de direction. Cela crée des forces de ballottement qui agissent sur la virole de la citerne, les fonds, les points de liaison au châssis, la suspension et la zone du pivot d'attelage. Les chicanes réduisent la distance et la vitesse de ce mouvement interne, rendant le comportement de la remorque plus prévisible.

Une citerne peut avoir une capacité nominale, une configuration d'essieux et une épaisseur de virole adéquates tout en présentant de mauvaises performances à certains niveaux de remplissage si la disposition de ses chicanes est inadaptée. L'évaluation de la stabilité exige donc davantage que la simple confirmation de la présence de plaques internes. Leur position, la géométrie des ouvertures, la qualité de fixation et leur relation avec la configuration des compartiments déterminent si elles contrôlent réellement le ballottement ou si elles se contentent de diviser le volume de la citerne.

Le ballottement modifie la position effective de la charge

Le carburant dans une citerne pleine présente un mouvement limité de la surface libre. Dans une citerne presque vide, la masse liquide est plus faible. La condition la plus exigeante correspond souvent à un niveau de remplissage intermédiaire, lorsqu'un volume important peut se déplacer sur une large surface libre. Au freinage, le liquide se déplace vers l'avant et augmente la charge longitudinale sur la partie avant de la citerne. Dans un virage, il se déplace latéralement et modifie le centre de gravité effectif de la remorque chargée.

Sans retenue suffisante, cette masse mobile peut provoquer une réponse différée du véhicule : le tracteur et le train roulant amorcent d'abord la manœuvre, suivis d'une seconde force provenant du liquide. Ce retard est particulièrement important lors des freinages d'urgence, de l'entrée dans un giratoire, des changements de voie et des virages en descente. Il peut également accroître les charges cycliques autour des soudures des chicanes et des supports reliant la citerne au châssis.

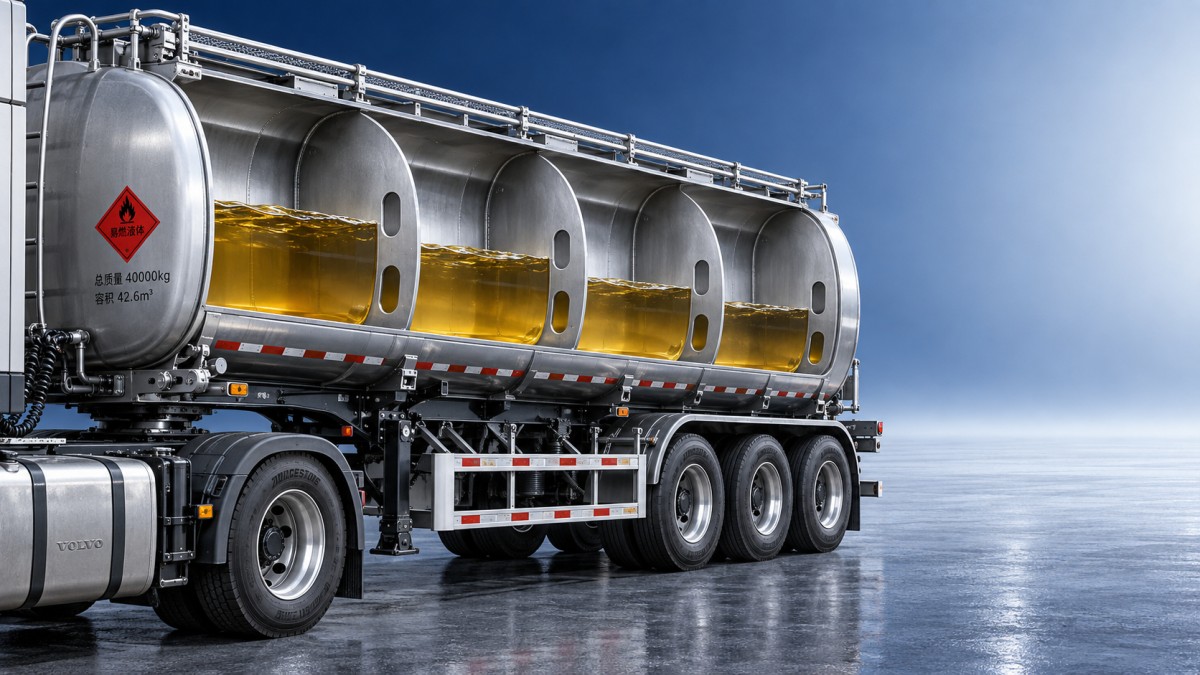

Les chicanes interrompent le trajet de la vague. Au lieu de permettre au carburant de circuler sur la majeure partie de la longueur de la citerne comme une seule masse en mouvement, les plaques divisent l'écoulement en sections plus courtes. Le liquide passe toujours par des ouvertures conçues à cet effet, mais sa vitesse et la quantité de carburant se déplaçant simultanément sont réduites. Une conception efficace des chicanes gère le mouvement progressivement plutôt que de créer une barrière pleine entraînant un impact de pression brutal sur une plaque.

L'espacement des plaques ne définit pas à lui seul les performances

Une erreur courante de spécification consiste à évaluer la conception des chicanes uniquement selon le nombre de plaques. Davantage de chicanes n'entraîne pas automatiquement une meilleure stabilité. Des plaques rapprochées peuvent réduire la distance de ballottement, mais elles compliquent également le nettoyage, l'inspection, le drainage et les travaux de revêtement interne. Un espacement important peut simplifier la fabrication, mais permet un mouvement liquide plus important entre les plaques. L'intervalle approprié doit être considéré en fonction de la longueur de la citerne, de sa section transversale, du schéma de remplissage prévu, de la densité du carburant et des conditions de route attendues.

La forme de la citerne est importante, car elle modifie la façon dont le liquide monte et revient pendant une manœuvre. Une virole circulaire ou elliptique présente un comportement de surface libre différent de celui d'une citerne plus large et de profil plus bas. Une citerne montée plus haut au-dessus de la route amplifie également l'effet du transfert latéral du liquide. Un espacement de chicanes raisonnable pour une géométrie de virole ne doit pas être transféré sans modification à une autre conception.

Les ouvertures doivent contrôler l'écoulement sans bloquer l'accès pour l'entretien

Les ouvertures des chicanes permettent le transfert de liquide entre les sections lors du chargement et du déchargement. Leur taille, leur emplacement, la finition de leurs bords et leur surface ouverte totale influencent à la fois le comportement hydraulique et la facilité d'entretien. De grandes ouvertures centrales peuvent permettre un ballottement rapide à travers la citerne même lorsque plusieurs chicanes sont installées. Des ouvertures très restrictives ralentissent le transfert, mais peuvent laisser du produit résiduel, prolonger le temps de déchargement ou rendre le rinçage de la citerne difficile.

L'emplacement des ouvertures affecte également le drainage. Une ouverture basse favorise une vidange plus complète, tandis que les ouvertures supérieures permettent le mouvement de l'air et des vapeurs pendant le remplissage. Une conception pratique tient compte de ces deux fonctions sans créer de zones étroites où des sédiments, des résidus ou de l'eau peuvent demeurer. Pour le transport de produits pétroliers, l'accès pour l'inspection doit être pris en compte dès le départ ; une configuration interne qui ne peut pas être examinée correctement après fabrication rend difficile la vérification de l'état des soudures et de l'intégrité du revêtement.

Les angles arrondis des ouvertures et des bords correctement finis sont importants. Les angles internes vifs concentrent les contraintes lorsque la plaque fléchit sous des impacts répétés du liquide. Des découpes mal ébavurées peuvent également endommager les équipements de nettoyage ou devenir des points de corrosion précoces là où la couverture du revêtement protecteur est faible.

Le détail de fixation fait partie de la conception de stabilité

Une chicane fonctionne à la fois comme un élément structurel et comme un élément de contrôle de l'écoulement. Elle transfère la charge liquide à la virole de la citerne ; la configuration des soudures, l'épaisseur de la plaque, l'approche de renforcement et la qualité d'ajustage doivent donc être examinées ensemble. Une plaque qui paraît robuste peut néanmoins poser problème si sa liaison concentre les efforts sur une petite zone de la virole ou si la déformation due au soudage affecte la circularité de la virole.

Les citernes en acier au carbone exigent une attention particulière à la protection contre la corrosion autour des cordons de soudure internes, des bords coupés et des zones exposées à la contamination par l'eau présente dans le carburant. La préparation de surface avant le revêtement interne a un effet direct sur la durée de vie. Une défaillance locale du revêtement près du pied d'une chicane peut permettre à la corrosion de progresser sous le revêtement, réduisant l'épaisseur de la virole là où des charges répétées de pression et de ballottement sont déjà présentes.

L'inspection doit distinguer un problème de soudure esthétique d'un problème de cheminement des charges. Les caniveaux, le manque de fusion, l'arrêt brutal d'une soudure, le chevauchement excessif ou une déformation visible autour du périmètre de la chicane nécessitent une évaluation plus approfondie, car ces conditions peuvent affecter la résistance à la fatigue. Les fixations internes doivent également être contrôlées quant à leur alignement. Une chicane installée hors plan peut modifier la position de l'ouverture, réduire le dégagement pour les outils de nettoyage et imposer des efforts inégaux sur la virole.

Les compartiments et les chicanes résolvent des problèmes différents

Les compartiments séparent les produits ou les quantités à livrer. Les chicanes contrôlent principalement le mouvement du liquide à l'intérieur d'un volume. Une citerne à carburant multi-compartiments peut nécessiter des plaques de contrôle du ballottement à l'intérieur de chaque compartiment, notamment lorsqu'un compartiment est long par rapport à la profondeur du liquide. À l'inverse, une citerne à un seul compartiment peut utiliser plusieurs chicanes sans devenir une citerne multi-produits.

Cette distinction est importante lors de la comparaison des fiches de spécifications. Un nombre de compartiments indiqué donne peu d'informations sur la distance de déplacement libre à l'intérieur de chaque section. Examinez le plan de disposition longitudinale, les emplacements des chicanes internes, les détails des ouvertures et la condition de remplissage prévue plutôt que de vous fier uniquement au nombre de compartiments.

Le même principe s'applique lors de l'évaluation de citernes pour d'autres liquides. Par exemple, uneciterne isotherme en acier inoxydable pour huile de palme de 38 m³ est spécifiée comme une conception à un seul compartiment avec une cuve en acier inoxydable 304, tandis qu'une semi-remorque-citerne à pétrole en acier au carbone est destinée à un produit et à une utilisation de matériau différents. La comparaison est utile, car le nombre de compartiments, l'isolation, le matériau de la virole et la configuration des essieux ne révèlent pas la stratégie interne de contrôle du ballottement. Les plans de chicanes restent nécessaires pour les deux types de citernes.

Conditions modifiant l'évaluation

• Fonctionnement à charge partielle : Les trajets répétés avec des volumes de livraison variables accordent davantage d'importance aux performances des chicanes qu'un itinéraire transportant habituellement une charge presque pleine du terminal au dépôt.
• Profil routier : Les pentes fréquentes, les virages serrés, les chaussées dégradées et les livraisons urbaines avec arrêts et redémarrages augmentent l'excitation longitudinale et latérale du liquide.
• Dimensions de la citerne : Une citerne plus longue offre une distance plus importante à une vague liquide pour accumuler de la quantité de mouvement. Le diamètre, le profil de la virole et la hauteur de montage influencent le transfert de charge qui en résulte.
• Caractéristiques du produit : La viscosité, la densité, la température et le niveau de contamination du carburant affectent l'écoulement à travers les ouvertures des chicanes et l'effort exercé lors du ballottement.
• Séquence de chargement : Des compartiments remplis de manière inégale ou une répartition de remplissage non prévue peuvent créer un comportement routier différent de la condition de conception prévue.

Ces facteurs doivent être examinés parallèlement aux caractéristiques de la suspension et à la charge des essieux, mais ils ne doivent pas servir à justifier une conception interne peu claire. La suspension pneumatique peut influencer la réponse de roulement ; elle ne remplace pas le contrôle du ballottement du liquide. De même, un châssis stable ne peut pas compenser entièrement une importante masse liquide non retenue se déplaçant en hauteur dans la citerne.

Examen des plans avant fabrication

Le document technique le plus utile est un plan de disposition interne en coupe, et non un rendu extérieur. Il doit identifier l'emplacement de chaque chicane, le profil des plaques, les dimensions des ouvertures, la liaison soudée, la relation avec le trou d'homme, le chemin de drainage et la limite des compartiments. Lorsque le plan indique seulement une note générique telle que « chicanes internes installées », la configuration de contrôle du ballottement ne peut pas être correctement évaluée.

Les plans de citerne doivent également être lus en tenant compte de la séquence de fabrication. Les chicanes internes sont installées avant que la virole soit entièrement fermée ; des modifications tardives peuvent donc nécessiter des reprises importantes. Une taille d'ouverture révisée, un renforcement ajouté ou une plaque déplacée peut affecter les gabarits de découpe, l'accès pour le soudage, la préparation du revêtement, les dispositions pour les essais hydrostatiques et les points d'inspection. La résolution de ces détails avant la production protège à la fois l'intention structurelle et la possibilité pratique d'inspecter la citerne terminée.

Après fabrication, l'inspection visuelle interne doit confirmer que la configuration installée correspond au plan approuvé. Cela inclut le nombre de plaques, leur orientation, les ouvertures, la continuité des soudures et l'absence de matériaux non fixés. Lorsqu'un revêtement interne est spécifié, le dossier d'inspection doit montrer que les bords des chicanes, les pieds de soudure et les zones de transition cachées ont reçu la même attention de préparation que les surfaces ouvertes de la virole.

Une conception de chicanes fiable donne à la remorque une réponse plus maîtrisée, car elle limite la taille et la distance de déplacement de chaque masse liquide en mouvement. L'évaluation doit rester axée sur l'ensemble du système interne : géométrie de la citerne, comportement de la surface libre, espacement des chicanes, conception des ouvertures, fixation structurelle, drainage et qualité de fabrication. Cette combinaison détermine si la citerne en acier au carbone peut gérer les charges de ballottement dans les conditions réelles de transport de carburant.
